« 18 éléments de construction bâtiment avec leurs dimensions standard »- à télécharger gratuitement sous format PDF

Introduction

L'industrie de la construction est en constante évolution, et il est essentiel pour les professionnels du bâtiment de rester à jour sur les dernières normes et dimensions standard des éléments de construction. Dans cet article, nous vous présenterons un guide complet sur les 18 éléments de construction bâtiment les plus courants, avec leurs dimensions standard. Vous pourrez également télécharger gratuitement le guide au format PDF pour une référence facile et pratique. Découvrez comment ces éléments essentiels contribuent à la construction solide et sécurisée de bâtiments.

Les éléments de construction bâtiment

Les éléments de construction d'un bâtiment peuvent varier selon la conception architecturale et les spécifications techniques. Cependant, les éléments de construction courants incluent :

• Fondations : Les fondations sont la base du bâtiment et sont responsables de la transmission des charges du bâtiment au sol. Les types de fondations peuvent varier en fonction de la nature du sol et de la taille du bâtiment. Les fondations courantes incluent les fondations en béton, les fondations en blocs, les fondations sur pieux et les fondations superficielles.
• Murs : Les murs porteurs sont des éléments de construction verticaux qui soutiennent la structure du bâtiment. Les murs peuvent être en briques, en béton, en blocs ou en ossature bois. Les murs intérieurs et extérieurs peuvent être différents en termes de matériau et de résistance.
• Toit : Le toit est la structure supérieure du bâtiment qui protège l'intérieur du bâtiment des intempéries. Les toits peuvent être plats ou inclinés, en béton, en acier, en bois ou en tuiles. Les matériaux de couverture de toit courants incluent les bardeaux, les tuiles et les panneaux métalliques.
• Planchers : Les planchers soutiennent la charge de la structure du bâtiment et sont également responsables de l'isolation thermique et phonique. Les types de planchers courants incluent les planchers en béton, les planchers en bois, les planchers en acier et les planchers en dalles préfabriquées.
• Escaliers et ascenseurs : Les escaliers sont des éléments de construction verticaux qui permettent de se déplacer d'un étage à l'autre. Les ascenseurs sont des dispositifs mécaniques qui permettent également de se déplacer d'un étage à l'autre.
• Portes et fenêtres : Les portes et les fenêtres permettent de laisser entrer la lumière et l'air dans le bâtiment. Les portes peuvent être en bois, en acier ou en verre et les fenêtres peuvent être en PVC, en aluminium ou en bois.
• Équipements techniques : Les éléments de construction techniques comprennent les installations électriques, les systèmes de climatisation, de ventilation et de chauffage, les systèmes de plomberie, etc. Ces équipements permettent au bâtiment de fonctionner correctement et de fournir un environnement confortable et sûr pour les occupants.

Ces éléments de construction sont généralement utilisés dans la construction de bâtiments résidentiels, commerciaux et industriels.

Voici une liste des composants de construction et la taille standard:

1) Fondation

Une fondation est la partie la plus basse de la structure du bâtiment reposant sur le sol sous le niveau du sol. Toutes les charges du bâtiment sont transférées à la fondation par la disposition des poutres et des colonnes.

Sa fonction principale est de répartir la charge uniformément et en toute sécurité sur le sol.

Dans les structures à ossature, les semelles sont généralement utilisées comme fondations pour supporter la charge structurelle du bâtiment.

Voici les différents types de fondations et de semelles utilisées dans la construction :

1- Fondation superficielle

•      Semelle isolée
•      Semelle combinée
•      Fondation en bandes
•      Fondation radeau

2- Fondation profonde

•     Fondation sur pieux
•     Puits percés ou caissons

Dimensions standards

La taille et la profondeur de la fondation dépendent totalement de l’état structurel et du sol du site. Il n'y a donc pas de recommandations de dimension standard pour cela.

Mais, pour les petites structures comme les maisons en rangée, la profondeur de la fondation doit être d'au moins 1,5 m du niveau du sol.



2) Niveau du socle

Le niveau du socle ou socle est le décalage créé entre le niveau du sol et la superstructure. Il est réalisé en construisant un mur de briques du niveau du sol au niveau de l’anneau du bâtiment.

Sa fonction principale est d'empêcher l’entrée d'humidité de la surface du sol vers la superstructure du bâtiment.

Dimensions standards

La hauteur du socle de tout bâtiment doit être d'au moins 45 cm ou 3 pieds du niveau du sol.



3) Remblai de terre

Un remblai de terre ou remblai de sol est réalisé entre le mur de plinthe. Il est essentiel de remplir l'espace libre laissé entre le niveau du sol et le niveau du socle.

Le remblai de terre doit être très bien compacté pour que le revêtement de sol ait une surface de base suffisamment dure.

Dimensions standards :

La terre doit être remplie jusqu'au sommet du niveau de la plinthe. Différents matériaux peuvent être utilisés comme remblai de terre comme le sol, les agrégats grossiers, les déchets, la brique Bat, etc.



4) DPC (anti-humidité)

D PC est une couche de matériau imperméabilisant tel que l’asphalte ou le ciment étanche au niveau du socle.

Les murs de la superstructure sont construits au-dessus de la couche DPC de sorte qu'aucune humidité ne remonte de la surface du sol dans les murs.

En bref, le DPC empêche la remontée d'eau vers les superstructures.

Si l’humidité monte dans le mur de l’hypermarché, cela réduit la résistance des murs et crée des conditions de vie malsaines.

En outre, cela a créé de nombreux défauts de peinture et de plâtre et, en fin de compte, augmente les coûts d’entretien.

Dans le cas du socle, les poutres sont fournies au- dessus du niveau du sol. Le DPC n'est pas requis. Parce que le socle lui-même fonctionne comme une couche DPC pour limiter l'entrée d’humidité.

Dimensions standards

Généralement, le DPC est posé sur une construction en maçonnerie de briques jusqu'au niveau du socle. Ainsi, la largeur du DPC est la même que la largeur du mur de briques et l'épaisseur peut varier de 2,5 cm à 5 cm.



5) Revêtement de sol

Le revêtement de sol est un élément important de la maison. C'est celui qui a donné un aspect attrayant et agréable à la maison. Le revêtement de sol est fabriqué en posant des carreaux dessus.

Il existe différents types de revêtements de sol et de matériaux disponibles,

•       Plancher en bois
•      Revêtement de sol stratifié
•       Sol en vinyl
•      Revêtement de sol en porcelaine ou en céramique
•      Revêtements de sol en pierre naturelle – marbre, granit, etc.

Dimensions standards

Le plancher est prévu au-dessus du sol rempli d'une base en béton de ciment (1:2:4). Le revêtement de sol doit avoir une épaisseur et une résistance suffisantes.



6) Murs

Les murs sont la composante verticale de toute structure. Il peut être construit avec des pierres, des briques, des blocs de béton, etc. Différents types de liens sont utilisés pour la construction des murs.

Les murs en briques sont essentiels pour délimiter la zone intérieure et protéger du vent, du soleil, de la pluie, etc. Des portes et des fenêtres sont prévues dans les murs pour la ventilation et l’accès au bâtiment.

Dimensions standards

Les murs peuvent être constitués de murs de briques simples ou de murs de briques doubles. Le mur en brique simple à une épaisseur de 100 mm et le mur en brique double a une épaisseur de 230 mm.



7) Colonne (Poteau)

Les colonnes sont des éléments verticaux construits pour supporter n'importe quel cadre structurel. Charge provenant de la dalle, la poutre est transférée à la colonne et la colonne transfère la charge à la semelle en toute sécurité. Les structures des bâtiments peuvent avoir deux types de colonnes.

Colonnes architecturales et colonnes structurelles. Les colonnes architecturales sont principalement utilisées pour augmenter l’apparence esthétique d'un bâtiment tandis qu'une colonne structurelle prend la charge provenant de la dalle au- dessus et la transfère en toute sécurité à la fondation.

Dimensions standards

Les colonnes peuvent avoir différentes tailles selon les exigences de charge structurelle. Cependant, la dimension minimale de toute colonne structurelle est limitée à 9" x 9" ou 225 mm x 225 mm.

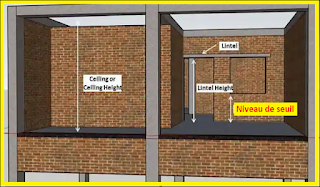

8) Niveau de seuil

C'est le point de base de n'importe quelle fenêtre de la maison ou c'est un niveau où les fenêtres sont placées. Le niveau du seuil est très important pour assurer l’uniformité à tous les niveaux de fenêtre.

Un seuil est une hauteur qui garantit que la bonne quantité de lumière pénètre dans la maison. Il fournit également un habitat facile pour regarder à l’extérieur par la fenêtre sans aucune gêne. Il fournit une base solide pour l’installation de fenêtres.

Dimensions standards :

Le niveau du seuil de toute maison doit être d'environ 3 pi ou 900 mm.



9) Linteau

Le linteau est construit en béton armé. Il est fourni au-dessus des ouvertures murales comme les portes, les fenêtres, etc. Le linteau prend en fait la charge venant sur les ouvertures des fenêtres et des portes.

Dans Sort, le linteau protège la porte et la fenêtre des charges excessives venant d'en haut. Dans les bâtiments résidentiels, le linteau peut être construit à partir de maçonnerie en béton ou en briques.

Dimensions standards

Généralement, la largeur du linteau est la même que la largeur du mur et l’épaisseur est comprise entre 4" et 6". (10 cm et 15 cm)



10) Plafond

Le plafond n'est pas une pièce séparée, mais la face inférieure de n'importe quelle dalle. Le plafond est la partie la plus importante de toute pièce car il peut être décoré pour augmenter l’aspect esthétique. Le POP (Plâtre de Paris) est un matériau utilisé pour la réalisation de faux plafonds.

C'est un endroit où l'on peut accrocher des objets décoratifs, des ventilateurs, etc. pour augmenter la vue architecturale de la pièce.

Dimensions standards

La hauteur du plafond est maintenue entre 9' 6" et 10' 6". (Cela peut être plus ou moins selon les besoins)



11) Auvent de fenêtre

Auvent de fenêtre construit au - dessus de la fenêtre et projetée à l’extérieur de la façade de la fenêtre.

La principale fonction de la remise météo est de limiter l’entrée directe de l'eau de pluie et de la lumière du soleil. Les auvents de fenêtre sont construits en béton armé.

Dimensions standards

Longueur de l’auvent = Largeur de la fenêtre + 0,15 m d'appui des deux côtés

Largeur de l’auvent = 0,45 m à 0,60 m.



12) Poutres

Une poutre c’est un élément important de toute structure. La poutre est un élément horizontal qui relie les colonnes (poteaux) des deux côtés.

Sa fonction principale est de prendre la charge de la structure supérieure et de la transférer au poteau.

Généralement, la connexion poteau-poutre est appelée support direct tandis que la connexion poutre-poutre est appelée support indirect.

Dans la plupart des cas, la poutre est supportée par deux colonnes (poteaux), et la plus rarement utilisée est la poutre en porte-à-faux.

Dimensions standards

La dimension minimale du faisceau est de 9 po x 9 po (règle du pouce)



13) Toit ou dalle

Le toit est un élément structurel essentiel de la construction de toute structure, qui offre une protection contre les facteurs environnementaux comme le soleil, le vent et la pluie.

Généralement, tous les toits reposent sur des parois latérales et nécessitent un ancrage afin que le vent et un autre impact mécanique ne puissent pas les détruire.

Les toits peuvent avoir des formes différentes, mais les toits plats et en pente sont plus populaires. Généralement, la plupart des toits sont construits à partir de RCC, de dalles de pierre, de tuiles, etc.

Dimensions standards

Généralement, l'épaisseur de la dalle peut avoir une dimension minimale de 4" à 6" selon les exigences.



14) Portes

Les portes sont les principaux points d’entrée et de sortie de toute maison. Sans portes, il n'y aura pas de sécurité dans la maison. Ce sont eux qui séparent une pièce des autres.

Les portes ont une serrure à clé, nous pouvons donc verrouiller la maison en verrouillant la porte et en sortant librement. Ils sont faits de matériaux solides comme l’acier, le bois et le fer. Par conséquent, ils ne sont pas facilement cassables.

Il existe différents types de portes utilisées dans la maison,

• Portes battantes
• Portes hollandaises
• Portes roulantes
• Portes pliantes
• Portes coulissantes
• Portes pivotantes
• Portes françaises
• Portes à panneaux
• Portes PVC
• Portes affleurantes.

Dimensions standards

La porte principale du salon, de la chambre, de la cuisine peut avoir une largeur allant jusqu'à 2'6" à 3', et dans d'autres pièces comme la salle de bain, le W/C est de 2' à 3’. La hauteur des portes est de presque 7' à chaque fois ou jusqu'au niveau du linteau.



15) Fenêtres

Les fenêtres sont l'un des composants essentiels de toute maison ou bâtiment. C'est celui qui permet à l'air frais et à la lumière d’entrer dans la maison. Sans la fenêtre, la maison devient une chambre noire ou une prison.

Les fenêtres sont prévues au niveau du seuil et leur hauteur est prolongée jusqu'au niveau du linteau. Il existe différents types de fenêtres utilisées dans les maisons comme

• Fenêtres à guillotine simple
• Fenêtres cintrées
• Fenêtres à auvent
• Baies vitrées
• Fenêtres en arc
• Fenêtres à battants
• Fenêtres de jardin
• Fenêtres en blocs de verre
• Fenêtres à cercle rond
• Fenêtres de lucarne
• Fenêtres coulissantes
• Fenêtres à imposte

Dimensions standards

La largeur de l’ouverture de la fenêtre peut changer en fonction des besoins, mais sa hauteur est généralement maintenue à 1,4 m du niveau du seuil ou jusqu'au bas du linteau.



16) Mur de parapet

C'est un mur de faible hauteur construit le long du bord du toit, de la terrasse, de la passerelle, du balcon, etc.

Les murs de parapet peuvent être construits en utilisant différents matériaux comme le béton de ciment armé, l'acier, l’aluminium, le verre, etc. Il est généralement construit avec un seul mur de briques.

Dimensions standards :

La hauteur du mur du parapet est de 3 pi ou 0,90 m.



17) Étanchéité sur la terrasse

Le cours étanche à l’humidité est la couche protectrice pour limiter le mouvement de l'humidité et de l'eau à travers la dalle du toit.

Pour le DPC sur le toit, des matériaux flexibles sont utilisés qui fournissent un nombre moindre de joints comme le mastic, l'asphalte, les feutres de bitume, les feuilles de plastique, etc.



18) Chaperon

Le chaperon est une structure qui est construite au- dessus des murs d'enceinte et des murs de parapet, etc. pour protéger l'eau de pluie stockée directement sur les murs de maçonnerie en briques.

La fonction principale des chaperons est d’évacuer l’eau de pluie pendant la saison des pluies et d'améliorer l'esthétique de la structure / du mur.

Lien de téléchargement

Vous pouvez télécharger gratuitement ce document les éléments de construction bâtiment sur le lien suivant:

 Les éléments de construction bâtiment pdf

Conclusion

Ce guide complet sur les 18 éléments de construction bâtiment avec leurs dimensions standard vous offre une ressource précieuse pour comprendre les bases de la construction. Que vous soyez un professionnel du bâtiment ou un particulier souhaitant en apprendre davantage sur les éléments clés d'une construction, ce guide vous permettra de prendre des décisions éclairées et d'assurer la solidité et la sécurité de vos projets.

N'oubliez pas de télécharger gratuitement le guide au format PDF en cliquant sur le lien ci-dessous. Il vous sera utile pour référence future et vous permettra de consulter les dimensions standard des éléments de construction de manière pratique.

Nous espérons que ce guide vous sera utile dans votre parcours de construction. Téléchargez-le dès maintenant et exploitez pleinement ses ressources pour des projets de construction réussis et conformes aux normes. Bonne construction !
